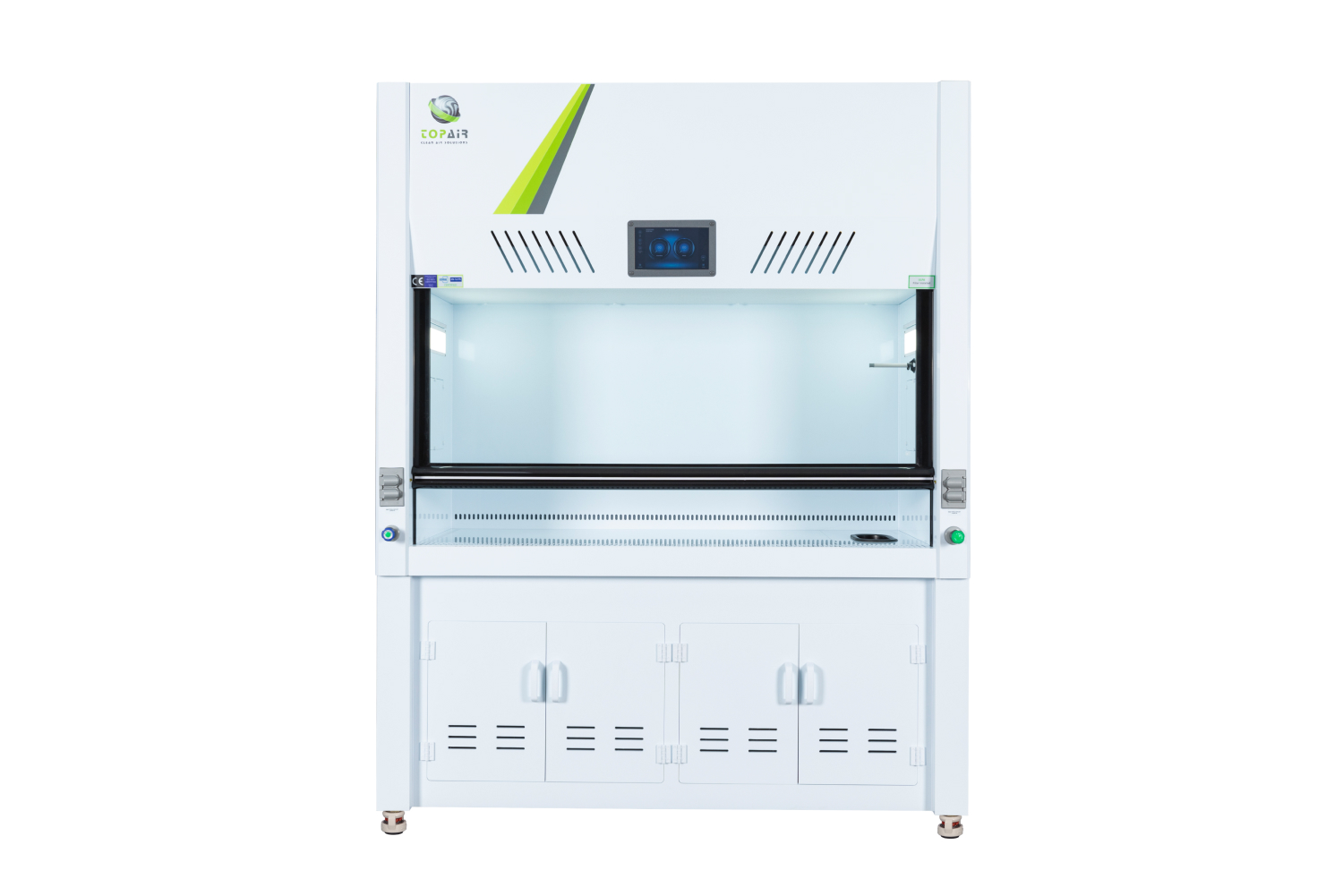

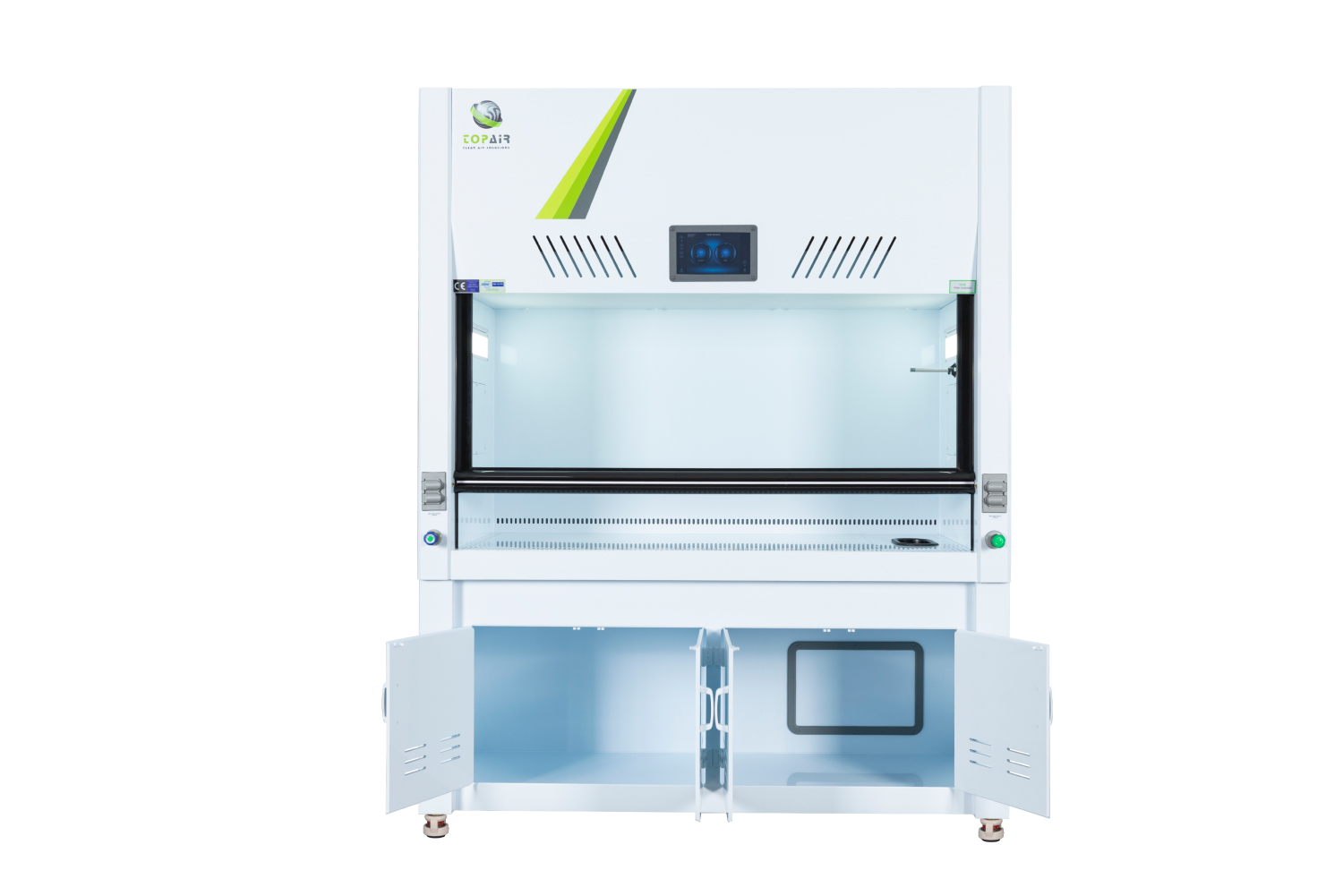

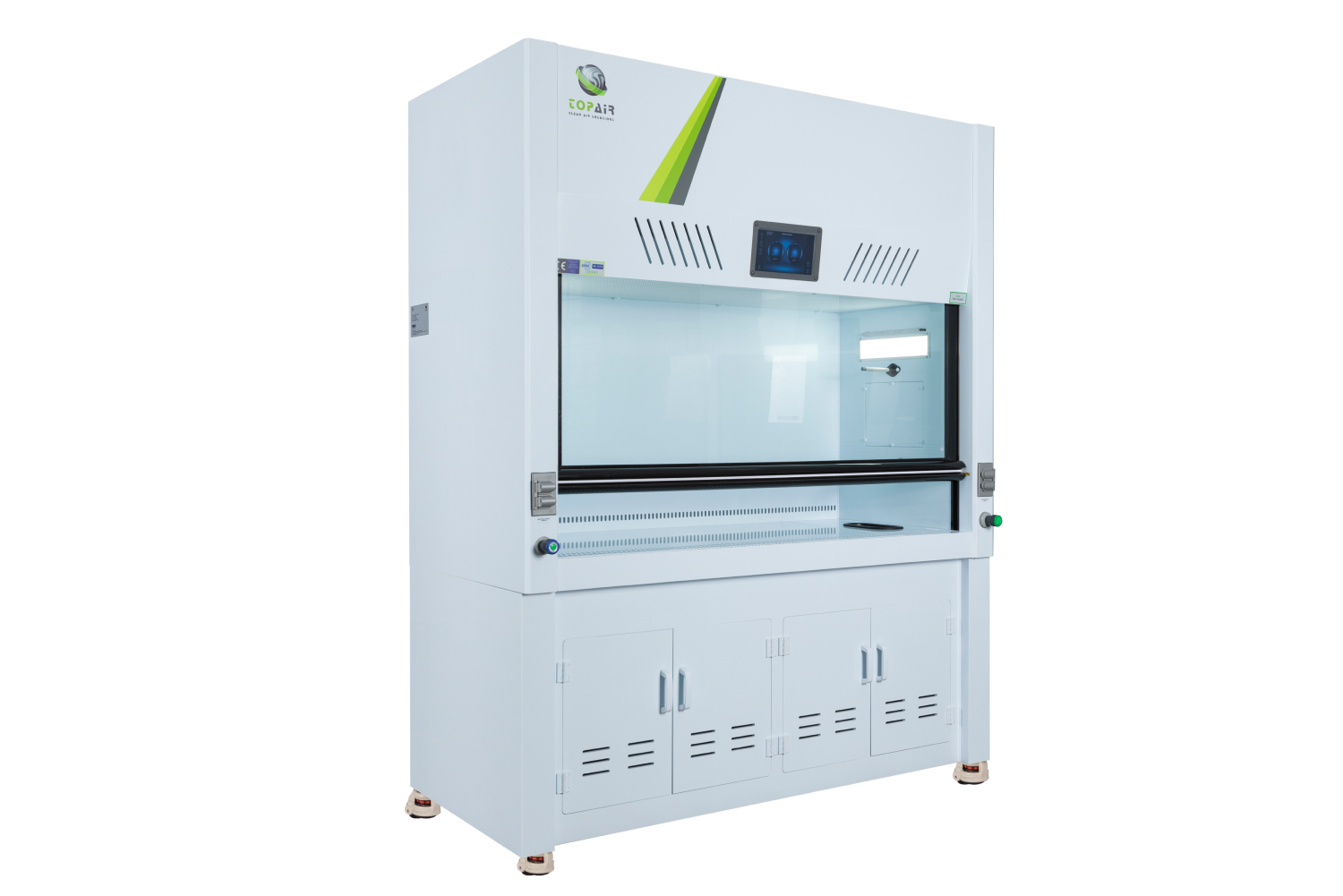

מנדף כימי קבוע משולב זרימה למינארית מפוליפרופילן

Polypropylene Laminar Airflow Fume Hood

המנדף הלמינארי מבית TopAir Systems-USA  הינו מוצר ייחודי המשלב שאיבת אדי כימיקלים עם תכונות של תא נקי/מנדף למינארי ורטיקלי .

המנדף מאפשר הגנה  משולבת הן לעובדי המעבדה והן למוצר הנמצא בתוך חלל העבודה, תוך שימוש בסינון ע"י פילטרים מסוג HEPA לאוויר הנכנס למנדף דרך מפוח נפרד וייעודי .

המנדפים בנויים מפוליפרופילן בעובי 8 ממ בטכנולוגיה ייחודית של חיתוך והלחמה היוצרת חוזק מבני גבוה בנוסף לעמידות גבוהה ביותר לכימיקלים אשר מנדפי מתכת ועץ לא יספקו .

מנדפי TopAir  בנויים בטכנולוגיה של קיר אחורי כפול ע"מ לאפשר זרימת אויר אחידה ונטולת מערבולות , וקירות צד כפולים המבודדים מאדי הכימיקלים המשמשים להתקנת אביזרים כגון שקעי חשמל וברזים .

האוויר רווי הכימיקלים נשאב מחלל המעבדה באמצעות מפוח חיצוני או מערכת שאיבה מפעלית ופולטים את הכימיקלים אל האויר שבחוץ ע"מ ליצור סביבת עבודה בטוחה ונקיה .

האויר המסונן הנקי מוזרם לתוך היחידה ע"י מפוח אינטגרלי ייעודי ועובר דרך מסנן HEPA ע"מ ליצור רמת ניקיון של ISO5 (class 100) על משטח העבודה .

מנדפי TopAir מסופקים במגוון מידות ואביזרים וניתנים להתאמה מלאה לכל מעבדה.

המנדף הלמינארי כולל – מערכת שליטה מבוססת מיקרופרוססור בעלת מסך מגע 7" משולבת הן  לזרימה הלמינארית והן ליניקה החיצונית.

המערכת שומרת על מהירות זרימה למינארית קבועה של 0.33 m/s  וכן מציגה את מהירות זו ובנוסף את מהירות הזרימה על פני החלון. במקרה של מהירות נמוכה, תופיע התראה. במקרה של מהירות יניקה נמוכה המסכנת את הצוות, תופיע התראה והמפוח הלמינארי יכבה.

 חלון קדמי על מסילה העשוי זכוכית מחוסמת 6 ממ , מבנה אווירודינמי המונע מערבולות אויר ותורם לעבודה שקטה , תאורת לד עוצמתית וחסכנית באנרגיה , ארונית  חשמל הכוללת מפסקי הגנה  , משטח עבודה פוליפרופילן עמיד כימיקלים , ארון פוליפרופילן תחתון , מפוח פנימי למערכת הסינון הלמינארית , פילטרים מסוג HEPA בחלק העליון של היחידה .

לחברת TopAir  מערכת בקרה ייחודית אשר פותחה במעבדות החברה , המערכת כוללת שליטה דרך מסך מגע מלא ומספקת את כל המידע הנדרש להפעלת היחידה בצורה אינטואיטיבית וקלה להבנה .

למנדפי TopAir  אופציה למערכת VAV- Variable Air Volume  אינטגרלית המשנה את מהירות המפוח בהתאם לגובה החלון הקדמי ע"מ לאפשר הגנה מקסימלית בהתאם לתקנים בינלאומיים מחמירים . המערכת תתריע כאשר היחידה אינה בטוחה לשימוש באמצעות התראה קולית והתראה ויזואלית ע"י  אור אדום ששוטף את היחידה + התראה על מסך היחידה  .

ניתן לחבר את יחידת הבקרה למערכת המיזוג .

מערכת זו גם תורמת רבות לחיסכון באנרגיה ע"י הפחתת מהירות המפוח כאשר חלון היחידה מורד וכן בירידה בהוצאות המיזוג עכב הורדה בכמות האויר היוצאת מהמעבדה .

המנדפים מיוצרים בהתאם לתקנים בינלאומיים מחמירים ובעלי תעודות התקינה  EN-14175 / CE / ASHRAE 110-1995 /US Federal Standard 209E / ISO 14644-1, וכן עומדים בתקן המנדפים הישראלי ת"י 1839.

מבין יתרונות המובילים של המנדפים:

    • *מנדף ייחודי משולב הכולל תא למינארי עם אויר מסונן .
    • *מבנה פוליפרופילן לבן בעל עמידות גבוהה לחומצות, בסיסים וכימיקלים, אנטי קורוזיבי
    • *משטח עבודה אינטגרלי-פוליפרופילן
    • *חלון מסילה אנכי ארגונומי  מזכוכית מחוסמת עם פתיחה קלה עולה ויורדת כולל מנגנון משקולת נגדית.
    • *גב  אחורי כפול ושאיבה גם מהחלק  התחתון וגם מהחלק העליון של היחידה לשאיבה יעילה ומירבית
    • *מערכת הפעלה משולבת ובטיחותית .
    • * פילטרים HEPA לסינון אויר .
    • *אופציה למערכת VAV אינטגרלית סנסור למהירות זרימה עם ניטור על מסך היחידה והתראה על מהירות לא תקינה
    • *תקנים בינ"ל מחמירים:  EN-14175 / CE / ASHRAE 110-1995 certified/ US Federal Standard 209E / ISO 14644-1/CE
    • *תואם תקן ישראלי 1839
    • *התאמה מלאה לצרכי המעבדה , מגוון גדול של מידות ואביזרים
    • ניתן להוסיף שקעי חשמל , ברזים , כיור , ברזי גז , סטנד, ארונית אחסון ועוד
    • *ליווי תהליך הרכישה עי צוות טכני מקצועי להתאמה בטיחותית מושלמת



    • *מנדף ייחודי משולב הכולל תא למינארי עם אויר מסונן .
    • *מבנה פוליפרופילן לבן בעל עמידות גבוהה לחומצות, בסיסים וכימיקלים, אנטי קורוזיבי
    • *משטח עבודה אינטגרלי-פוליפרופילן
    • *חלון מסילה אנכי ארגונומי  מזכוכית מחוסמת עם פתיחה קלה עולה ויורדת כולל מנגנון משקולת נגדית.
    • *גב  אחורי כפול ושאיבה גם מהחלק  התחתון וגם מהחלק העליון של היחידה לשאיבה יעילה ומירבית
    • *מערכת הפעלה משולבת ובטיחותית .
    • * פילטרים HEPA לסינון אויר .
    • *אופציה למערכת VAV אינטגרלית סנסור למהירות זרימה עם ניטור על מסך היחידה והתראה על מהירות לא תקינה
    • *תקנים בינ"ל מחמירים:  EN-14175 / CE / ASHRAE 110-1995 certified/ US Federal Standard 209E / ISO 14644-1/CE
    • *תואם תקן ישראלי 1839
    • *התאמה מלאה לצרכי המעבדה , מגוון גדול של מידות ואביזרים
    • ניתן להוסיף שקעי חשמל , ברזים , כיור , ברזי גז , סטנד, ארונית אחסון ועוד
    • *ליווי תהליך הרכישה עי צוות טכני מקצועי להתאמה בטיחותית מושלמת
Model
Description
FH-FAN-1100-300Centrifugal fan 1.1 KW 2800 RPM/IE3 DIA 300 mm
FH-FAN-750Centrifugal fan 0.75 kw 2800 RPM/IE3
FH-GTAPGas tap
FH-KITKit for Fume Hood includes: 1 water tap, 1 gas tap, 1 cup sink and 4 power outlets
FH-PP-SINKPolypropylene cup sink
FH-SINK-3040Polypropylene sink 30 x 40
FH-SOCKETPower outlet installed
FH-VAVAir flow monitor with audible alarm VAV+VFD installed, including 7’’ LCD touch screen controller
FH-VAV-4.3Air flow monitor with audible alarm VAV+VFD installed, including 4.3’’ LCD touch screen controller
FH-WTAPWater tap
Spec/Model FH-120-HCV FH-150-HCV FH-180-HCV FH-200-HCV FH-250-HCV
External
Dimensions W x D x H
1200 x 850x 2320 mm
47.3 x 33.4 x 91.3”
1500 x 850 x 2320 mm
59.0 x 33.4 x 91.3”
1800 x 850 x 2320 mm
70.9 x 33.4 x 91.3”
2000 x 850 x 2320
mm
78.7 x 33.4 x 91.3”
2500 x 850 x 2320
mm
98.4 x 33.4 x 91.3”
Workspace
(W x D x H)
1000 x 600 x 1990 mm
39.4 x 23.6 x 78.3”
1200 x 600 x 1990 mm
47.2 x 23.6 x 78.3”
1600 x 600x 1990 mm
63 x 23.6 x 78.3”
1800 x 600 x 1990 mm
70.8 x 23.6 x 78.3”
2300 x 600 x 1990 mm
90.5 x 23.6 x 78.3”
Front Sash Max Opening 720 mm / 28.3" 720 mm / 28.3" 720 mm / 28.3" 720 mm / 28.3" 720 mm / 28.3"
Production /
Test Standard
EN-14175 / CE / ASHRAE 110-1995 EN-14175 / CE / ASHRAE 110-1995 EN-14175 / CE / ASHRAE 110-1995 EN-14175 / CE / ASHRAE 110-1995 EN-14175 / CE / ASHRAE 110-1995
Air Velocity 0.5±0.1 m/s, 100±20 FPM 0.5±0.1 m/s, 100±20 FPM 0.5±0.1 m/s, 100±20 FPM 0.5±0.1 m/s, 100±20 FPM 0.5±0.1 m/s, 100±20 FPM
Hood Material White Polypropylene White Polypropylene White Polypropylene White Polypropylene White Polypropylene
Cleanliness level Class 100/ISO 5 Class 100/ISO 5 Class 100/ISO 5 Class 100/ISO 5 Class 100/ISO 5
Work Table Material HPL/ Ceramic / Epoxy / PP / Stainless steel HPL/ Ceramic / Epoxy / PP / Stainless steel HPL/ Ceramic / Epoxy / PP / Stainless steel HPL/ Ceramic / Epoxy / PP / Stainless steel HPL/ Ceramic / Epoxy / PP / Stainless steel
Optional Control System VAV System with 9” color touch screen VAV System with 9” color touch screen VAV System with 9” color touch screen VAV System with 9” color touch screen VAV System with 9” color touch screen
Optional Water tap/ gas tap / vacuum tap/ pp sink Water tap/ gas tap / vacuum tap/ pp sink Water tap/ gas tap / vacuum tap/ pp sink Water tap/ gas tap / vacuum tap/ pp sink Water tap/ gas tap / vacuum tap/ pp sink
Power Supply 110/220V, 50/60 Hz,
Includes a single phase power supply.  A three-phase power supply can be specially ordered.
110/220V, 50/60 Hz,
Includes a single phase power supply.  A three-phase power supply can be specially ordered.
110/220V, 50/60 Hz,
Includes a single phase power supply.  A three-phase power supply can be specially ordered.
110/220V, 50/60 Hz,
Includes a single phase power supply.  A three-phase power supply can be specially ordered.
110/220V, 50/60 Hz,
Includes a single phase power supply.  A three-phase power supply can be specially ordered.
Illumination 800 LUX LED lights 800 LUX LED lights 800 LUX LED lights 800 LUX LED lights 800 LUX LED lights

צרו קשר לפרטים נוספים והתאמת פתרון

סטטיטק מציבה את שביעות הרצון של לקוחותיה בעדיפות ראשונה.  החברה גמישה במיוחד ומתאימה את המנדפים וריהוט המעבדה לדרישות הלקוח בהיבטי מידות, מפרט טכני ואביזרים. בנוסף, מציעה טופאייר מגוון גדול של מנדפים וריהוט מעבדה כדי לענות על כל צרכי הלקוחות. הקו המוביל את החברה הוא פיתוח פתרונות באיכות גבוהה ובמחירים התחרותיים ביותר על מנת להבטיח את שביעות רצון הלקוחות לאורך זמן.

ANY SIZE, ANY FEATURE!

We have many standard sizes, and can make any product in your size, even a single unit, at a fair price – with the features you need.
